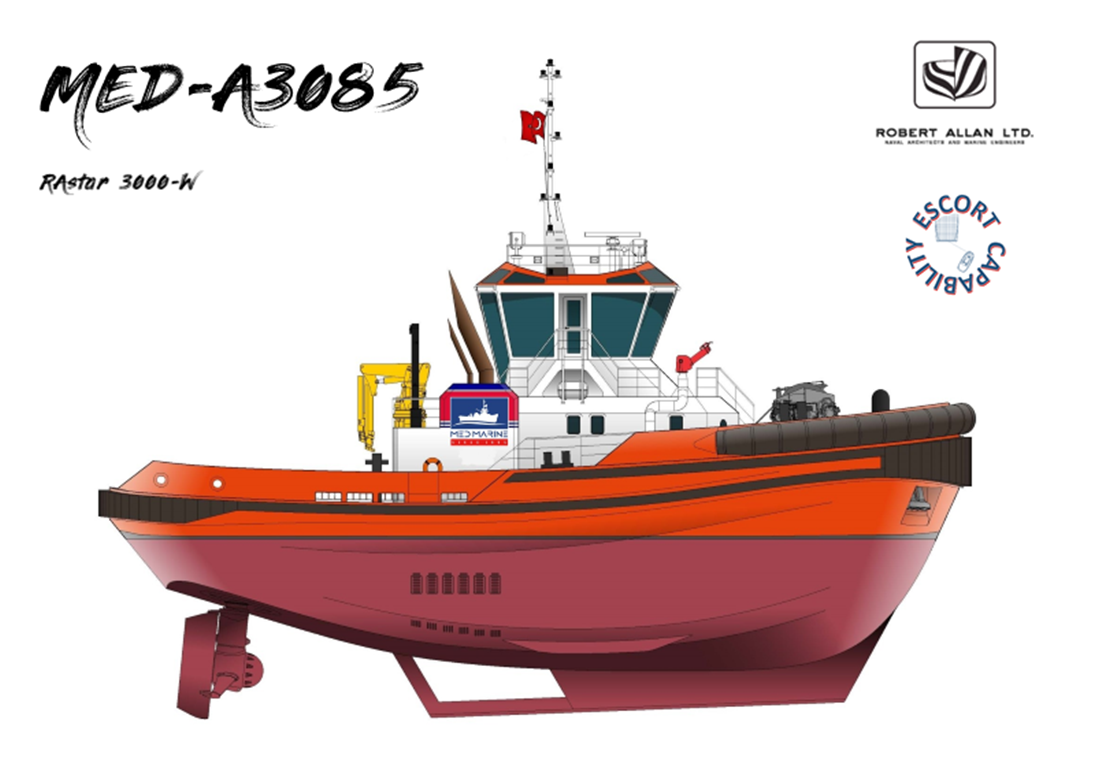

MED-A3085

ASD 3080 TUG
ROBERT ALLAN DESIGN
RAstar 3000W


GENERAL
DESIGN Robert Allan Ltd. RAstar 3000W
BASIC FUNCTIONS Towing, pushing, escorting, mooring, fire-fighting
OPTIONAL FUNCTIONS LNG compatibility
CLASSIFICATION  RINA C  ✠HULL, ✠MACH, ESCORT  TUG, FIREFIGHTING  SHIP 1, WITH WATER SPRAY, UNRESTRICTED NAVIGATION, ✠ AUT-UMS, INWATERSURVEY
OPTIONAL NOTATION AUT-PORT, COMF-NOISE C, COMF-VIB C


DIMENSIONS
LENGTH O.A. 29,70 m
BEAM 13,30 m
DEPTH  5,45 m
DRAFT BASELINE  4,25 m
DRAFT EXTREME  6,00 m
GROSS TONNAGE < 500


TANK CAPACITIES
FUEL OIL 203.40 m3
FRESH WATER 18,40 m3
SEWAGE WATER 5,20 m3
GREY WATER  5,20 m3
OILY WATER 3,90 m3
LUBRICATION OIL 4,00 m3
FOAM 10, 60 m3


PERFORMANCES
BOLLARD PULL 80 tons
SPEED 12,5 knots (approx.)


PROPULSION  SYSTEM
MAIN ENGINES CATERPILLAR 3516C 2 x 2525 kW @ 1800 rpm
EMISSION STANDARD IMO Tier II (Tier III Optional)
AZIMUTHING STERN DRIVE ROLLS ROYCE US 255 P30 FP with HD slipping clutch for FIFI 1
PROPELLERS 2800 mm diameters
SHAFTING Carbon Fiber Shaft


ACCOMMODATION
Accommodation for 8 people, high-quality and great comfort accommodation is climate-controlled and includes a captain’s cabin, an officer cabin, and three double crew cabins.


DECK EQUIPMENT
FORE TOWING WINCH ROLLS ROYCE  heavy duty escort towing  winch with two drums and one warping head,  Recovery
 Nom. pull / low speed /1st layer : 120t / 10 m/min
 Nom pull / high speed /1st layer : 11t / 69 m/min
 Rendering
 Nom. pull / low speed /1st layer : 169t / -30 m/min
 Nom pull / high speed /1st layer : 17t / -96m/min
TOWING HOOK DATA quick release disc type towing hook
Type DTH 90-135P
CAPSTAN DATA  Capstan SWL:5t
ANCHORS & CHAIN 2x 495 kg (HHP) short link chain 20.5mm Gr 3
FENDERS Rubber, Cylinder, W and D type fendering around the hull


AUXILIARY  EQUIPMENT
GENERATOR SET 2 x C4.4 99 ekW 1500 rpm 50hz
FRESH WATER SYSTEM Hydrophore and UV filter combined heater
MACHINERY COOLING SYSTEM Box cooler type
AIR-CONDITIONING HEINEN HOPMAN:
Secondary AC unit in wheelhouse
Cold climate package
Hot climate package
FIFI 1  SYSTEM  2 x M/E driven fi-fi pump
 Capacity; 1350m3/hour
2 x Monitor :  Foam/water monitor with remote  operated, electric controls


NAUTICAL AND COMMUNICATION EQUIPMENT
GMDSS A3 AREA
SEARCHLIGHT 2 x 230 V, 2000 W (Remote Controlled)
RADAR FURUNO FAR-1518-BB
GPS NAVIGATOR FURUNO GP-170
AIS CLAS A FURUNO FA-170
SATELLITE COMPASS FURUNO SC-70
MAGNETIC COMPASS REFLECTA A/3
NAVTEX FURUNO NX-700B
EPIRB JOTRON TRON 60S
SART JOTRON TRON SART 20
AUTOPILOT RAYTHEON ANSCHUTZ NP 60
BNWAS FURUNO BR-500
INTERCOM PHONTECH CIS-3100
VHF JOTRON TRON TR30
INMARSAT-C FELCOM-19/SSAS
SPEED LOG FURUNO DS-80
ECHO SOUNDER FURUNO: FE-800


OPTIONAL EQUIPMENT
DECK CRANE PALFINGER PK18500(M)B SWL 1460kg@10,2m
RESCUE BOAT CRANE PALFINGER SCH 12-3.5 R SWL 12t@3.5m
